Pipeline

L’architecture Pipeline (ou Pipe-Filter) permet de traiter des données de manière séquentielle graâce à une serie d’éaipe. Chaque étape reçoit l’output de l’étape précédente, le traite et le passe à l’étape suivante.

Composition

Cette architecture est composée de pipes et de filtres successifs.

Pipes

Les pipe servent de conduits pour le flux de données entre les filtres. Chaque pipe est généralement unidirectionnelles et la connexion est en point-à-point

Filtres

Les filtres sont des composants de traitement individuels chargés d’effectuer des tâches spécifiques sur les données. Chaque filtre possède une interface d’entrée et de sortie bien définie. Les filtres sont conçus pour être modulaires et réutilisables, ce qui facilite l’ajout, la modification ou la suppression d’étapes dans le traitement sans affecter l’ensemble du système.

Il existe 4 types de filtres :

• Producteur : Le point de départ d’un processus. Un producteur n’est que sortant et ne reçoit aucune données en entrée.
• Transformateur : accepte des données en entrée, effectue une transformation sur tout ou partie des données et les envoie. Il est équivalent à la fonction map dans la programmation fonctionnelle.
• Testeur : accepte des données en entrée, teste un ou plusieurs critères, puis produit éventuellement une sortie basée sur le test. C’est l’équivalent de la fonction reduce en programmation fonctionnelle.
• Consommateur : c’est le point de terminaison du flux du pipeline. Les consommateurs peuvent persister les résultats en base de données ou affichent les résultats finaux sur l’interface utilisateur.

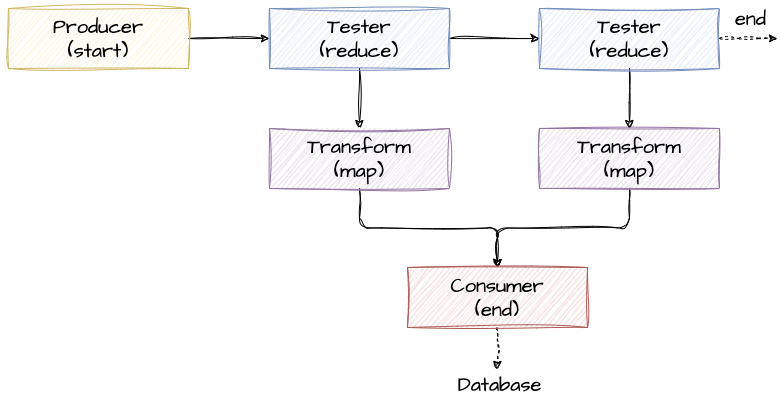

Avec l’exemple du dessus on peut noter les caractéristiques suivantes :

• L’ajout ou la suppresion d’un filtre n’impactera pas le système. Par exemple, on peut facilement rajouter un filtre le test
• Des filtres peuvent s’éxécuter en parralèle
• On peut avoir plusieurs sorties dans l’architecture
